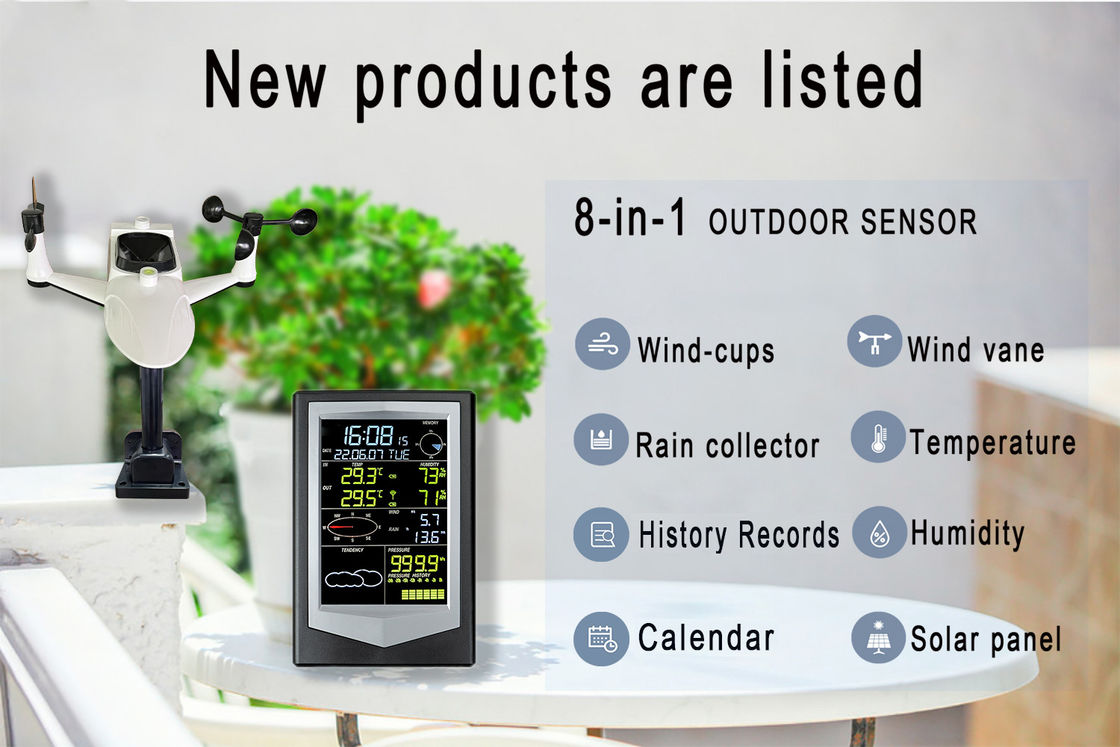

WS3040 Wysoko zintegrowana bezprzewodowa stacja pogodowa Niskie zużycie energii Szybka instalacja

Zawartość


Wprowadzenie do funkcji

Parametry techniczne

Instrukcje na ekranie

Opis przycisku

Ustawienia przycisków

Instrukcje montażu

Kroki dotyczące stosowania produktu

Środki ostrożności

1. Funkcje wykrywania są następujące: temperatura w pomieszczeniach, temperatura na zewnątrz, wilgotność w pomieszczeniach, wilgotność na zewnątrz, prędkość wiatru, kierunek wiatru, ciśnienie powietrza, opady deszczu.
2. Maszyna ma własną pamięć, a dane zostaną automatycznie przekształcone po roku przechowywania.
3. Maszyna ta posiada specjalne oprogramowanie dla PC, które może odczytywać i przeglądać dane historyczne za pośrednictwem połączenia kablowego danych, a także może pobierać dane i przechowywać je po stronie PC.
4. Maszyna ta jest podzielona na jednostkę wewnętrzną i zewnętrzną, która jest nadawana bezprzewodowo za pośrednictwem częstotliwości 433M i jest bez przeszkód i bez zakłóceń w promieniu 100 metrów.
5. Maszyna aktualizuje jeden fragment danych co 40 sekund, a maszyna przechowuje jeden fragment danych historycznych co 30 minut.






   Parametry techniczne

   A>Parametry jednostki wewnętrznej.

5. 1.Kalendarz wieczny: Format wyświetlania: Rok, miesiąc, dzieńYY-MM-DD2.Wyświetlacz zegara: Format wyświetlania czasu: 24-godzinny.3Zakres temperatur: 0°C~60°C, rozdzielczość: 0,1°C, dokładność: ±1°C.4Zakres wilgotności: 20%~99%, rozdzielczość: 1%, dokładność: ±5%.5Zakres ciśnienia powietrza: 600~1100 kpa, rozdzielczość: 0,1 kpa, dokładność: ±3 kpa.6.Budzik: zegar miga i dźwięk trwa 1 minutę.7. Zasilanie baterii suchej: zasilanie 3×LR6AA1.5V na baterii zasilania suchej alkalicznej.8Żywotność baterii: około 2~4 miesięcy, proszę użyć zewnętrznego zasilania, gdy podświetlenie jest często używane do oświetlenia.9. Zasilanie: kabel danych USB lub zasilanie może być DC 5V.10. Wykrycie niskiego napięcia: ikona miga, aby wskazać wymianę baterii.

5.

   B>Parametry jednostki zewnętrznej

5. 1. Zakres temperatur: -40°C~60°C ((-40°F~140°F), rozdzielczość: 0,1°C, dokładność: ±1°C.

   2Zakres wilgotności: 20%~99%, rozdzielczość: 1%, dokładność: ±5%.

   3Prędkość wiatru: 0~50 m/s, rozdzielczość: 0,1 m/s, dokładność: 1 m/s.

   4kierunek wiatru: kierunek wiatru jest wyświetlany w ośmiu kierunkach: E, S, W, N, SE, NE, SW, NW.

   5Zakres opadów: 0~9999mm, rozdzielczość opadów: 0.4mm.

   6Przekazywanie danych: częstotliwość przekazywania danych wynosi raz na 40 sekund.

   7Tryb transmisji: bezprzewodowa transmisja 433 MHz, skuteczna w promieniu 100 m od odległości transmisji (w przypadku braku przeszkód i zakłóceń).

   8. Zasilanie baterii suchej: zasilanie 2 × LR6AA1.5V z baterii zasilania suchej alkalicznej.

   9Żywotność baterii: 4-6 miesięcy.

   10. Wykrycie niskiego napięcia: ikona miga, aby poprosić o wymianę baterii.

   11Wodoszczelność: poziom 3.


   Instrukcje na ekranie


   Na pełnym wyświetlaczu LCD tego urządzenia, po naładowaniu baterii przez użytkownika, wszystkie ikony będą wyświetlane przez dwie sekundy.





   A1.A2 Opcja nie ma tej funkcji

   A3. Symbol budzika, użytkownik ustawia budzik, a symbol budzika wyświetla bieżący.

   A4. Zegar, użytkownik może ręcznie nacisnąć przycisk do ustawienia,

   A5. Kalendarz wieczny, użytkownicy mogą ręcznie nacisnąć przycisk, aby ustawić kalendarz wieczny,

   A6. Wyświetlacz temperatury w pomieszczeniu, użytkownik może dostosować jednostkę ustawiania (°C/°F).

   Wyświetlacz alarmu, użytkownicy mogą dostosować wysoki i niski alarm.

   A8. Wyświetlacz temperatury zewnętrznej, użytkownik może dostosować jednostkę ustawienia (°C/°F).

   A9. Wyświetlacz alarmu, użytkownicy mogą dostosować wysoki i niski alarm.

   A10. Wyświetlacz kierunku wiatru, E, S, W, N, SE, NE, SW, NW, osiem kierunków.

   A11. Mapa chmur pokazuje, że zmiana klimatu pokazuje, że jest chmurowo, słonecznie, deszczowo, chmurnie, a trend zmienia się.

   A12 Symbol USB, ten produkt jest podłączony do komputera za pomocą kabla danych USB, tj. wyświetlany jest symbol USB.

   A13. Wyświetlacz przechowywania danych, w którym wyświetlany jest stan przechowywania danych maszyny.

   A14. Wyświetlacz dnia tygodnia, użytkownicy mogą ręcznie nacisnąć przycisk do ustawienia.

   A15. Można dostosować wyświetlacz wilgotności, wyświetlacz wilgotności w pomieszczeniach, alarm wysokiej i niskiej wilgotności.

   A16. Można dostosować wyświetlacz wilgotności, wyświetlacz wilgotności zewnętrznej, alarm wysokiej i niskiej wilgotności.

   A17. Wyświetlacz deszczu, można dostosować do ustawienia jednostki, mm, cala, deszczu wysoki i niski alarm.

   A18. Wyświetlacz prędkości wiatru, można dostosować do ustawienia jednostek, m/s, km/h, mph, węzły, bft, alarmu prędkości wiatru.

   A19. Wyświetlacz ciśnienia barometrycznego, konfigurowalna jednostka ustawiania, hPa, inHg, mmHg, alarm wysokiego i niskiego ciśnienia powietrza.

   A20. Histogram ciśnienia barometrycznego, ustawialne ustawienia, histogram ciśnienia barometrycznego na 12 lub 24 godziny.



   Opis przycisku






   Pokrycie baterii, lokalizacja przedziału baterii.

   B2. przycisk funkcji MODE, naciśnij i przytrzymaj przycisk MODE przez 3 sekundy i wejdź do trybu ustawienia, gdy czas miga, zapewniając użytkownikom różne ustawienia funkcji.

   B3. przycisk NEXT, w trybie konfiguracji, naciśnij przycisk NEXT, aby wybrać pojedynczą funkcję do powtórzenia cyklu, zapewniając ustawienia użytkownika.

   B4. klawisz +, w trybie konfiguracji, naciśnij klawisz +, aby wybrać przyrost danych.

   B5: - klawisz, w trybie konfiguracji, naciśnij klawisz - klawisz, aby wybrać zmniejszenie danych.

   B6. Ustawienie klawisza SET/HISTORY: po ustawieniu wartości alarmu w systemie budzika lub w trybie alarmu wysokiego i niskiego użytkownik musi nacisnąć krótko przycisk SET/HISTORY,a symbol alarmu zostanie wyświetlony na ekranie, aby zacząć działać, a przycisk SET/HISTORY może być również naciśnięty krótko, aby anulować symbol budzika w tym trybie.

   B6. Przycisk SET/HISTORY do sprawdzenia danych historycznych: w normalnym trybie pracy nacisnąć i przytrzymać przycisk SET/HISTORY przez 3 sekundy

   Dane historyczne w prawym górnym kręgu migają i weszły w tryb danych historycznych, naciśnij przycisk ( - / +) aby wyświetlić dane historyczne.

   B7. Klawisze dotykowe LIGHT: krótki dotyk raz może zapalić podświetlenie po 36 sekundach automatycznego gaśnienia, długie naciśnięcie przez 3 sekundy, aby słuchać podświetlenia jest zawsze włączone,odwołaj ciągłe światło długo nacisnąć przez 3 sekundy, aby upuścić dźwięk, 36 sekund po wygaszeniu (nie zaleca się ustawienia na stałe dla zasilania baterii).

   WS3030 Opcja nie posiada tej funkcji, klawiatura dotykowa LIGHT.

   B8. Port danych USB: połączenie z oprogramowaniem PC za pośrednictwem kabla danych USB w celu odczytania danych historycznych przechowywanych przez produkt.

   Użytkownik może zasilać produkt za pomocą kabla USB.

   B9. prąd stały: Użytkownicy portów prądu stałego mogą korzystać z zasilania DC5V do zasilania produktu.

   B10. Przyczepka: Produkt umieszczany jest na oporowej ramie.



   Ustawienia przycisków

   1.>Ustawienie zegara:W trybie uruchamiania, naciśnij i przytrzymaj przycisk (MODE) przez 3S sekund, w tym czasie, można zobaczyć numer zegarek na ekranie miga, co oznacza, że weszliście w tryb ustawienia zegara,Krótko naciśnij przycisk (+/-) w celu ustawienia czasu zegara, naciśnij przycisk (NEXT) w celu wprowadzenia minuty, naciśnij przycisk (+/-) w celu ustawienia minuty, po ustawieniu zegara,nacisnąć i przytrzymać przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.2.>Ustawienie strefy czasowej: różnica czasu może być ustawiona, w trybie uruchamiania, długo naciśnij (MODE) przycisk przez 3S sekund, w tym czasie widzisz zegarek ekranu cyfrowe migające,wskazujące, że wprowadziłeś tryb ustawiania zegara, po każdym krótkim naciśnięciu (NEXT) raz, aby wprowadzić minutę, strefę czasową, strefę czasową domyślną 08, krótkie naciśnięcie (+ / -) klawisza do ustawienia strefy czasowej, po ustawieniu strefy czasowej,długie naciśnięcie przycisku (MODE) przez 3 sekundy w celu zapisania i wyjścia w celu zakończenia ustawienia.3.>Ustawienie i odwołanie alarmu: w trybie uruchamiania, nacisnąć i przytrzymać przycisk (MODE) przez 3 sekundy w tym czasie, można zobaczyć cyfrowe migające zegarek ekranu,wskazujące, że wprowadziłeś tryb ustawiania zegara, każdy przycisk (NEXT) odpowiada minucie, strefie czasowej, budzetowi, zegarowi, wybierz zegar i minutę, aby ustawić budzik, naciśnij przycisk (+ / -), aby zakończyć ustawienie,zegar budzący musi nacisnąć przycisk (SET/HISTORY), aby wyświetlić symbol budzika, w tym trybie wchodzi w życie ustawienie symbolu budzika, a symbolu budzika można również anulować.nacisnąć i przytrzymać przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.4.>Ustawienie daty: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, w tym czasie można zobaczyć migający numer zegarka ekranu, co oznacza, że weszliście w tryb ustawienia,a następnie naciśnij przycisk (MODE), gdy data miga i wchodzi w tryb ustawiania daty, każde krótkie naciśnięcie (NEXT) odpowiada roku, miesiącu i dniu, które należy ustawić, krótkie naciśnięcie przycisku (+/-) w celu zakończenia ustawienia,i wciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.5.>Alarm temperatury i ustawienia jednostki: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy i zobacz cyfrowe migające zegarek ekranu w tym czasie,wskazujący, że weszła w tryb ustawienia; każdy przycisk krótkiego naciśnięcia (MODE) przełączy się na migoczącą datę --- migoczącą temperaturę, odpowiadającą migoczącej temperaturze,każdy krótki przycisk (NEXT) w celu przełączania pomiędzy alarmem o wysokiej temperaturze--- alarmem o niskiej temperaturze--- wyświetleniem maksymalnej temperatury --- wyświetleniem minimalnej temperatury --- przełączeniem jednostki temperatury.Odpowiednie ustawienia wyboru, takie jak: wysoki alarm --- niski alarm --- jednostka (°C / °F), krótkie naciśnięcie przycisku (+ / -), aby zakończyć ustawienie,alarm musi nacisnąć klawisz (SET/HISTORY), aby zobaczyć symbol budzika, wyświetlić sygnał budzika ustawienie wchodzi w życie, w tym trybie można również anulować sygnał alarmu, nieważne alarmu, długo naciśnij (MODE) przycisk na 3s sekundy do zapisania i wyjścia do zakończenia ustawienia.

6. >Ustawienie alarmu wilgotności: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, w tym czasie można zobaczyć cyfrowe migające zegarek ekranu,wskazujące, że wprowadziłeś tryb ustawień; każde naciśnięcie przycisku (MODE) przełączy się na migające daty--- migające temperatury--- migające wilgotności, odpowiadające migającej wilgotności,każdy krótki przycisk (NEXT) w celu przełączenia alarmu wysokiej wilgotności--- alarmu niskiej wilgotności--- wyświetlacz maksymalnej wilgotności --- kontrolę wyświetlacza minimum wilgotności.7.>Odpowiedni wybór zawartości ustawienia, np.: alarm wysoki--- alarm niski, naciśnij przycisk (+ / -) w celu zakończenia ustawienia,Alarm musi być nacisnięty na przycisk (SET/HISTORY), aby zobaczyć symbol alarmu, wyświetlanie ustawienia symbolu budzika, w tym trybie można również anulować symbol alarmu, nieważne alarmu, długo nacisnąć przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.
7. >Alarm prędkości wiatru i ustawienia jednostki: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, w tym czasie można zobaczyć cyfrowe migające zegarek ekranu,wskazujące, że wprowadziłeś tryb ustawień; każde naciśnięcie przycisku (MODE) przełączy się na data migająca--- temperatura migająca--- wilgotność migająca--- prędkość wiatru migająca, odpowiadająca migającej prędkości wiatru,każde naciśnięcie przycisku (NEXT) w celu włączenia alarmu prędkości wiatru --- ustawienie jednostki prędkości wiatru. Jednostki są ustawione (m/s, Km/h, mph, węzły, bft),Odpowiednie ustawienia wyboru, takie jak: wysoki alarm --- ustawienie jednostki, naciśnięcie klawisza (+ / -) w celu zakończenia ustawienia, alarm musi nacisnąć przycisk (SET/HISTORY) w celu wyświetlania symbolu budzika,ustawienie symbolu budzika wyświetlacza wchodzi w życie, w tym trybie można również anulować symbol alarmu, nieważny alarm, długo nacisnąć przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.
8. >Alarm deszczowy i ustawienia urządzenia: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, w tym czasie można zobaczyć cyfrowe migające zegarek ekranu,wskazujące, że wprowadziłeś tryb ustawień; każde naciśnięcie przycisku (MODE) przełączy się na data migająca--- temperatura migająca--- wilgotność migająca--- prędkość wiatru migająca--- deszcz migający, odpowiadający migającemu deszczowi,każdy przycisk krótkiego naciśnięcia (NEXT) w celu włączenia alarmu o wysokim obniżeniu deszczu --- ustawienie jednostki deszczu. Jednostki ustawione (mm, cala),Odpowiednie ustawienia wyboru, takie jak: wysoki alarm --- ustawienie jednostki, naciśnięcie klawisza (+ / -) w celu zakończenia ustawienia, alarm musi nacisnąć przycisk (SET/HISTORY) w celu wyświetlania symbolu budzika,ustawienie symbolu budzika wyświetlacza wchodzi w życie, w tym trybie można również anulować symbol alarmu, nieważny alarm, długo nacisnąć przycisk (MODE) przez 3 sekundy, aby zapisać i wyjść, aby zakończyć ustawienie.
9. >Alarm ciśnienia barometrycznego i ustawienia jednostki: w trybie uruchamiania naciśnij i przytrzymaj przycisk (MODE) przez 3 sekundy, w tym czasie można zobaczyć cyfrowe migające zegarek ekranu,wskazujące, że wprowadziłeś tryb ustawień; każdy krótki naciśnięcie przycisku (MODE) przełączy się na data miga--- temperatura miga--- wilgotność miga--- prędkość wiatru miga--- deszcz miga--- ciśnienie barometryczne miga,odpowiadające migawki ciśnienia powietrza, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit setting. Jednostki są ustawione (hPa, inHg, mmHg).Odpowiednie ustawienia wyboru, takie jak: wysoki alarm--- niski alarm--- ustawienie jednostki, naciśnięcie klawisza (+ / -) w celu zakończenia ustawienia,alarm musi nacisnąć klawisz (SET/HISTORY), aby zobaczyć symbol budzika, wyświetlić sygnał budzika ustawienie wchodzi w życie, w tym trybie można również anulować sygnał alarmu, nieważne alarmu, długo naciśnij (MODE) przycisk na 3s sekundy do zapisania i wyjścia do zakończenia ustawienia.
10. >Przegląd danych historycznych: w normalnym trybie pracy nacisnąć i przytrzymać przycisk SET/HISTORY przez 3 sekundy, w tym czasiedane historyczne w prawym górnym kręgu migają i weszły w tryb danych historycznych, naciśnij przycisk (-/+) w celu sprawdzenia danych historycznych.

5. Instrukcje montażu

   1.Instalacja produktu:otworzyć pudełko, wyjąć akcesoria produktu, opakowanie akcesoriów;Po zainstalowaniu należy załadować półkoło normy prędkości wiatru w kierunku półkoła kolumny i zablokować śruby (zob. rysunek A).(Śruby zostały wstępnie zablokowane w fabryce, a części zamienne PA2.3*8mm są dostarczane w opakowaniu akcesoriów);

2. Wprowadzenie półkoła płaszcza wiatrowego w kierunku półkoła kolumny i zablokowanie śrub (zob. rysunek B po montażu);(Śruby zostały wstępnie zablokowane w fabryce, a części zamienne PA2.3*8mm są dostarczane w opakowaniu akcesoriów);
3. Instalacja produktu: wyjąć produkt i zainstalować pręt podtrzymujący D9, zablokować sznurki aluminiowe D8 o średnicy 20*8*2,5 mm i M4*6 mm;(Płytka aluminiowa i śruby M4 są wstępnie zablokowane w pozycji D8 w fabryce);
4. Instalacja produktu: otwórz pokrywę akumulatora i naładować 3 baterie alkaliczne LR6AA 1,5 V odpowiadające pozytywnym i ujemnym stopniom, w tym czasie zobacz, że D13 bit LED miga 11 razy z rzędu,który jest normalny w przypadku włączenia, przymocować osłonę akumulatora;
4. 5. Produkt jest najpierw testowany, a następnie instalowany i ustawiony:

5. a. Zasilanie produktu: najpierw zainstalować baterię (jednostkę wewnętrzną) lub zasilanie USB, a następnie zainstalować baterię (jednostkę zewnętrzną);

   połączenie produktu: urządzenie wewnętrzne rozpoczyna wyszukiwanie sygnałów i połączenie jest pomyślne w ciągu 3 minut,a maszyna wewnętrzna wyświetli temperaturę i wilgotność jednostki zewnętrznej;Jeśli wyszukiwanie nie powiodło się, naciśnij dowolny klawisz urządzenia wewnętrznego, aby rozpocząć wyszukiwanie (lub wyłącz i ponownie uruchom zasilanie)

   c. połączenie PC: (zgodnie z wytycznymi obsługi 9 PC);

   d. Normalna wydajność: to znaczy można go zainstalować i wykorzystać jako stałą jednostkę zewnętrzną;



   6Instalacja i mocowanie produktu:

   a. Na powłokę produktu znajdują się oznakowanie N i strzałka, co odpowiada pozytywnemu kierunkowi instalacji N podczas instalacji;

   b. Górna powłoka paneli słonecznych ma słowo S, a instalacja jest ustawiona w pozytywnym kierunku S, tak aby energia słoneczna mogła skuteczniej przekształcać energię elektryczną;

   c. mocowanie podstawy, może być mocowane na dolnej lub bocznej stronie, 4 śruby KA4.0*40mm;

   d. Ustawienie podstawy: sprawdzenie równowagi poziomu;









   Kroki do użycia produktu (kroki kolejne)

   1.>Otwórz opakowanie, wyjąć produkt i akcesoria oraz zmontować akcesoria jednostki zewnętrznej (zgodnie z szóstą zawartością wypełnione są instrukcje montażu).

5. 2. Zainstaluj baterię jednostki wewnętrznej lub zasilacz USB, a następnie zainstaluj baterię jednostki zewnętrznej.

   3. Jednostka wewnętrzna rozpoczyna wyszukiwanie sygnału, a połączenie jest udane w ciągu 3 minut, a maszyna wewnętrzna wyświetla temperaturę i wilgotność jednostki zewnętrznej.

4. Zgodnie z instrukcją obsługi komputera, po pobraniu oprogramowania do komputera, połączeniu produktu z komputerem za pomocą kabla danych, można zobaczyć dane produktu na komputerze.b. Po stronie PC produkt może być podłączony do oprogramowania PC za pośrednictwem kabla danych USB, a interfejs oprogramowania PC można odczytywać z danych produktu.produkt jest podłączony do normalnego odczytu danych;

5. 5W przypadku wystąpienia nieprawidłowości w badaniu produktu należy powtórzyć operację zgodnie z zawartością instrukcji lub patrz dziesiąta uwaga.



   6Jeżeli wyniki badań produktu są normalne, można go zainstalować i naprawić.

   a. Funkcja wewnętrzna może odbierać dane jednostki zewnętrznej, a produkt normalnie je odbiera.
